0 引言
用氯氣進行氯化反應的技術在化學工業中具有重要的作用，而氯化反應屬于國家公布首批重點監管的危險化工工藝之一 [1]。氯氣的反應活性特別強，高活性意味著與釜內底物反應速度快，容易導致過度氯化及氧化。因此，必須針對其工藝及特點，確定重點監控的工藝參數，合理選擇儀表，進行自控和緊急停車系統方案設計 [2]，這樣既能保證產品質量，減少人工操作量，又能保證安全生產，最大限度減少事故發生。根據氯化反應的工藝監控參數及危險性，在這里將采用相互獨立的雙控制系統，一套集散自控 DCS(Distributed Control System) 系統，用于進行必要的調節；一套 ESD（Emergency Shutdown Device）緊急停車系統用于緊急停車 [2]；現場設置雙儀器儀表，分別進入 DCS 和ESD 系統。氯化反應有如下危險特點：
1）氯化反應是放熱反應，速度快，放熱量大。
2）液氯要先蒸發再氯化，一旦泄漏危險性較大。
3）氯化反應尾氣中可能形成爆炸性混合物。
4）氯氣本身毒性大。
1 基本設備
此套氯化反應的基本設備包括 2 臺液氯鋼瓶，1 臺氯氣蒸發器，1 個氯氣緩沖罐，10 臺氯化反應釜。
2 監控參數
此套氯化反應自控及緊急停車涉及的設備及其對應的各項儀表和重點監控參數。
2.1 氯化反應涉及設備有相應儀表
1） 2 個液氯鋼瓶各對應的 1 個液氯切斷閥、1 套稱重儀器。
2） 1 個氯氣蒸發器對應的 1 個蒸汽切斷閥、1 個蒸汽調節閥、2 個一體化雙支單顯溫度變送器（1 臺溫度 1 信號去 DCS，1 臺溫度 2 信號去 ESD）。
3） 1 個氯氣緩沖罐對應的 1 個壓力變送器。
4） 10 臺氯化反應釜各對應 1 個通氯氣動切斷閥、2個一體化雙支單顯溫度變送器（1 臺溫度 1 信號去 DCS，1臺溫度 2 信號去 ESD）、1 臺氯氣流量計、1 個壓力變送器、1 個攪拌電機保護器、1 個冷凍水進水調節閥。
3 氯化反應自控及緊急停車需要的儀表設計
（注：以下所有儀表符合防爆等級 ExdIICT4）
1） 氯氣鋼瓶稱配防爆稱重模塊，防爆稱重顯示儀表帶 4-20ma 遠傳信號。

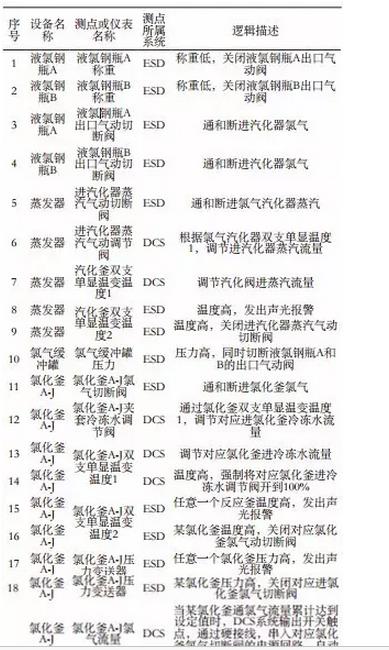

表 1 氯化反應自控及緊急停車的重點監控參數編輯清冊表格
Table 1 Chlorination automatic control and inventory of emergency
shutdown of the monitored parameter edit form

2）氯氣防爆氣動切斷閥選用單作用，氣源故障關，24VDC 供電，電磁閥得電開；閥門材料必須是 304+F46；單作用閥，可以保證氣源故障的時候，閥門利用自身彈簧壓力迅速關閉，連接法蘭為 DN25，法蘭壓力等級 1.6MPa。
3）防爆一體化雙支單顯溫度變送器，量程 -50~200度；每臺變送器都包含雙支熱電阻芯，其中一支用 24VDC二線制供電，紅色數碼管就地顯示兼遠傳，一支熱電阻芯備用。
4）蒸汽防爆氣動切斷閥選用單作用，氣源故障關，24VDC 供電，電磁閥得電開；閥門材料是 WCB+304；單作用閥，可以保證氣源故障的時候，閥門利用自身彈簧壓力迅速關閉，連接法蘭為 DN25，法蘭壓力等級 1.6MPa。
5）蒸汽防爆氣動調節閥，材質 WCB+304，氣源故障關，連接法蘭為 DN25，法蘭壓力等級 1.6MPa；這樣，如果氣源故障的時候，調節閥能夠自動全關；
6）防爆壓力變送器，帶智能 HART 協議，DN25 單法蘭鉭膜片襯四氟，量程 0 MPa ～ 1.0MPa，法蘭壓力等級1.6MPa。
7）防爆金屬轉子流量計，帶瞬時流量和累計流量，DN25，材料 304+F46，法蘭壓力等級 1.6MPa。
8） 冷凍水防爆氣動調節閥，DN40，材質 WCB+304，氣源故障開，法蘭壓力等級 1.6MPa；這樣，如果氣源故障的時候，調節閥能夠自動全開，保障冷卻效果。
4　此套氯化反應的自控 DCS 及緊急停車 ESD方案敘述
4.1 基本流程
此套反應的基本流程為：液氯通過兩個液氯鋼瓶，一備一用，經過各自氣動切斷閥，去一個蒸發器，經過蒸汽加熱切斷閥和蒸汽調節閥調節水溫給液氯加熱蒸發，再分別通過氯氣氣動閥和氯氣流量計，進入 10 個氯化釜里，與釜內的底物經過攪拌反應；每臺反應釜的夾套冷凍水調節閥根據釜溫調節進水流量。
4.2 氯化反應自控 DCS 方案
4.2.1 蒸發器工段自控方案
液氯由鋼瓶液相出料，進蒸發器；蒸汽調節閥將根據蒸發器雙支單顯溫變溫度 1，調節進蒸發器蒸汽流量，保持蒸發器的水溫保持一個相對恒定的安全需要值，液氯經過熱水加熱蒸發去緩沖罐；當此溫度高于某個設定值的時候，DCS 自動強制發出將蒸汽調節閥全關的信號；當此溫度低于某個設定值的時候，自動強制將調節閥全關的信號取消，調節閥繼續根據此溫度自動調節蒸發器的水溫。
4.2.2 氯化釜 A-J 溫度調節自控方案
冷凍水調節閥根據氯化釜雙支單顯溫變溫度 1 調節進冷凍水流量，當溫度高于設定值時，DCS 自動強制發出將冷凍水調節閥全開的信號；當此溫度低于某個設定值的時候，自動強制將調節閥全開的信號取消，調節閥繼續根據此溫度自動連續調節蒸發器的水溫。
5 氯化反應緊急停車 ESD 方案
1）液氯鋼瓶工段，鋼瓶的重量信號與其對應的液氯切斷閥聯鎖，當 A 鋼瓶重量低時，自動切斷 A 鋼瓶氣動切斷閥；當 B 鋼瓶重量低時，自動切斷 B 鋼瓶氣動切斷閥，保證安全；邏輯上程序做到 A 鋼瓶和 B 鋼瓶切斷閥不能同時打開，保證安全。
2）蒸發器工段，蒸發器水溫雙支單顯溫變溫度 2 高，蒸汽切斷閥自動關閉，切斷蒸汽；蒸發器水溫雙支單顯溫變溫度 2 低，蒸汽切斷閥自動打開，繼續通蒸汽。
3） 氯氣緩沖罐工段，緩沖罐壓力高，自動切斷液氯鋼瓶 A 和 B 的液氯切斷閥，保證安全。
4）通氯反應釜，如果氯化釜內雙支單顯溫度 2 高或釜內壓力高或氯氣流量累計到設定值或攪拌電機故障信號來，將自動關閉各自反應釜對應的通氯氣動閥，保證安全。
5）液氯鋼瓶 A 重量低、液氯鋼瓶 B 重量低、氯氣蒸發器雙支單顯溫變溫度 2 高、氯氣緩沖罐壓力高、氯化反應釜 A-J 的雙支單顯溫變溫度 2 高，氯化反應釜 A-J 的壓力高，氯化反應釜 A-J 的攪拌電機故障信號來，氯化釜通氯氣流量累計到達設定值，任何一個報警條件滿足，都要輸出聲光報警信號同時去現場和自控室警示，保證安全 [3]。
6）緊急停車 ESD 系統里，做軟邏輯一鍵緊急切斷按鈕，和復位按鈕，只要點擊此按鈕，則無論在任何反應階段，液氯鋼瓶 A 和 B 的出口氣動閥，蒸發器進蒸汽氣動閥、氯化反應釜 A-J 的通氯氣動閥，必須同時關閉。
7）操作臺上里，做緊急切斷按鈕 [3]，每個按鈕帶 2副接點，帶自保持，帶保護罩。只要點擊此按鈕，則無論在任何反應階段，按鈕的一副硬接點通過硬接線，同時斷開液氯鋼瓶 A 和 B 的出口氣動閥，蒸發器進蒸汽氣動閥、氯化反應釜 A-J 的通氯氣動閥的電源回路，同時關閉液氯鋼瓶 A 和 B 的出口氣動閥，蒸發器進蒸汽氣動閥、氯化反應釜 A-J 的通氯氣動閥；一副接點去緊急停車系統 ESD 的DI 點，去關閉液氯鋼瓶 A 和 B 的出口氣動閥，蒸發器進蒸汽氣動閥、氯化反應釜 A-J 的通氯氣動閥；二副接點，同時用硬接線和進 ESD 系統做開關信號，雙保險，同時作為切斷閥門的開關信號。
6 施工說明
1）所有溫度、壓力取源點均由安裝及設備專業預留，位置由工藝、設備和自控人員一起定位；配管、設備上直接安裝的儀表也已由配管安裝隊、設備專業預留相應的配對法蘭及緊固件。儀表安裝按照提供的安裝圖進行；儀表導壓管從檢測點至變送器管線走向視現場情況決定 [4]。
2）現場儀表電纜出口通過電纜密封接頭后直接穿管敷設，穿管盡可能利用工藝配管的支撐進行固定，具體走向視現場情況而定。
3） 主匯線槽的敷設根據儀表電纜電線平面敷設圖進行，穿管的敷設走向、方式由施工單位根據現場實際情況確定。做到合理省材，整齊美觀。
4）進出現場接線箱的電纜通過電纜密封接頭后直接敷設在電纜匯線槽或就近的電纜橋架內。
5）現場變送器和接線箱、儀表保護箱的安裝固定視現場具體情況而定，盡量避開工藝配管和設備。
6）現場儀表電纜橋架的固定安裝，盡量采用相應位置的儀表預埋件進行固定，如工藝配管發生碰撞，在現場視具體情況進行調整；如儀表電纜橋架位置調整后，盡可能利用工藝配管的支撐件進行支撐固定。
7）與電氣專業有關的所有信號電纜均由電氣專業提供，并以自控專業的繼電器柜端子為界限。
8）由于各設備包提供的設計資料深度不同，設備包成套帶儀表的接線以實際到貨現場資料為準。
7 結束語
氯化反應屬于國家重點監管危化工藝，設計了上述自控及緊急停車方案并實施后，將大大提高產品的合格率 ,并大大減少事故發生的幾率，即使事故發生，自控及緊急停車裝置也能及時自動阻止事故的擴大。
