山武智能可編程中控主機的應用范圍和功能介紹
中控功能介紹：
智能集中控制系統（中控系統）是用來集中控制會議室內所有設備，包括各種子系統及各種設備電源的開關、現場燈光的調節、屏幕的升降、窗簾的開合，各種多媒體設備的操作等等。也可以用于對展覽館內的投影、燈光、一體機、電視、拼接屏、電腦、視頻播放等設備實現集中控制。用戶只需在一個彩色觸摸屏上即可實現對所有系統設備的控制操作。
◆會議可通過ipad、安卓、PC等多種終端進行多方控制；
◆ 可控制會議室/展廳內照明燈光的開關及預設場境；
◆ 可實現系統電源的管理如設備電源的開關及其次序和電動設備的升降等；
◆ 可控制影音設備如DVD、錄像機、MD的紅外遙控，替代遙控器；
◆ 可控制投影機的開關，并通過控制矩陣切換器實現投影信號的切換、選擇；
◆ 通過控制矩陣切換器，可實現系統所有視／音頻信號的調度；
◆ 可控制攝像頭的云臺轉動和鏡頭的伸縮、變焦等，并可預設鏡頭指向；
◆ 可實現數字會議系統發言攝像自動跟蹤。（數字會議系統須具備并開放相應的通訊協議）；
◆ 調節會議擴聲系統的音量；
◆ 可接收外部設備的數據然后進行相關的處理。（如接收UPS設備反饋的實時數據）；
◆ 可設置定時模式、場景模式、加密模式、任務模式等多種功能；
◆ 可支持UDP/TCP模式，無線遠程控制模式。

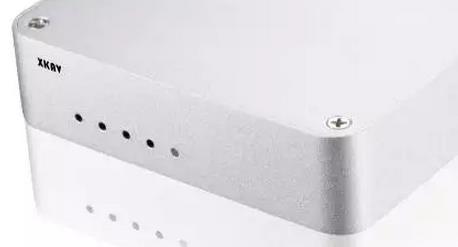

1.2產品描述：
基于網絡中控主機/智能會議系統/智能家居系統，支持網絡級聯，實現智能控制網絡化，并且全面兼容傳統中控編程控制方式，擁有豪華亮麗的外觀，它的面世，必將是新一代智能中控主機代表，引領中控領域的發展潮流。
1.3產品特性：
1、開放式的可編程控制平臺，人性化的中文操作界面，交互式的控制結構；
2、采用最新的32位內嵌式處理器，處理速度可達400MHZ，內置8M內存及8M的大容量FLASH存儲器；
3、內置9路RS232/RS485通訊口；
4、1路內嵌通訊協議的RS232雙向端口；
5、內置4個獨立的可編程IR紅外接口，1路IR紅外學習端口；
6、內置4路I/O，支持0-5V數字輸入信號的終端塊輸入I/O端口；
7、提供獨立的4個SCRIPT IO 中斷，可自行開發SCRIPT程序；
8、內置4路繼電器弱電控制；
9、內置1路網絡接口；
10、內置自開發TCP/UDP網絡協議，穩定可靠，配合ipad軟件，輕松實現無線遠程網絡控制；
11、支持iphone/ipad/安卓系統；ipad無需越獄，可直接在蘋果商城安裝；
12、通過宏按鍵及宏定義，將學習到的紅外代碼保存成庫文件，方便后續使用，節約編程時間；
13、主機具有無線觸摸屏、有線觸摸屏、電腦軟件、網絡集中管理等多種控制方式；
14、主機支持定時模式、場景模式、加密模式、任務模式、時間限制模式等多種功能；
15、主機也自行開發SCRIPT程序；
16、寬電壓通用電源（110V-240V）；
17、標準1U 19寸機箱設計；機器尺寸為：483（長）×44(高)×168mm（深）
1.4技術參數：
|
型號 |
XK-PV8000 |
XK-PV16 |
XK-MIN4 |
|
CPU |
32位Samsung ARM微處理器 |
||
|
CPU主頻 |
400MHZ |
||
|
標配內存 |
8M SDRAM，16M Flash |
||
|
擴展內存 |
可擴展至32M |
||
|
COM端口 |
9路RS232/RS485 |
17路RS232/RS485 |
4路RS232/RS485 |
|
紅外IR端口 |
4路IR紅外接口 |
8路IR紅外接口 |
3路IR紅外接口 |
|
輸入I/O端口 |
4路I/O |
8路I/O |
2路I/O |
|
弱電繼電器端口 |
4路繼電器弱電控制 |
8路繼電器弱電控制 |
2路繼電器弱電控制 |
|
DN-NET端口 |
1路網絡接口 |
1路網絡接口 |
1路網絡接口 |
|
電源 |
AC 12V自適應電源 |
220V自適應電源 |
AC 12V自適應電源 |
|
尺寸（MM） |
483（長）×44(高)×168mm（深） |
483（長）×66(高)×168mm（深） |
140（長）×35(高)×115mm（深） |
|
重量 |
約2.5kg |
約4kg |
約1kg |
1.5 常見受控設備與控制方式分析：
|
序號 |
會議室設備名稱 |
控制方式 |
集中控制系統設備／接口 |
設備型號及名稱 |
|
1 |
DVD |
紅外 |
主機紅外接口（IR） |
紅外發射棒 |
|
2 |
錄像機 |
紅外 |
主機紅外接口（IR） |
紅外發射棒 |
|
3 |
MD |
紅外 |
主機紅外接口（IR） |
紅外發射棒 |
|
4 |
吸頂空調 |
紅外 |
主機紅外接口（IR） |
紅外發射棒 |
|
5 |
其它帶紅外遙控設備 |
主機紅外接口（IR） |
紅外發射棒 |
|
|
6 |
投影機 |
RS-232/紅外 |
主機串行口（RS-232） |
控制系統主機 |
|
7 |
攝像機 |
RS-485/232 |
主機串行口（RS-485） |
控制系統主機 |
|
8 |
矩陣切換器 |
RS-232 |
主機串行口（RS-232） |
控制系統主機 |
|
9 |
數字會議系統 |
RS-232 |
主機串行口（RS-232） |
控制系統主機 |
|
11 |
拼接處理器 |
RS-232 |
主機串行口（RS-232） |
控制系統主機 |
|
12 |
拼接屏 |
RS-232 |
主機串行口（RS-232） |
控制系統主機 |
|
13 |
液晶升降器 |
RS-485/232 |
主機串行口（RS-232） |
控制系統主機 |
|
10 |
其它帶串行通訊協議設備 |
主機串行口（RS-232） |
控制系統主機 |
|
|
11 |
觸位開關設備 如門磁、磁吸 |
Digital I/O |
主機I/O口 |
控制系統主機 |
|
12 |
0～5V觸發器 |
Digital I/O |
主機I/O口 |
控制系統主機 |
|
13 |
電動投影屏幕 |
繼電器開關量 |
繼電器控制模塊 |
強電繼電器控制模塊 |
|
14 |
電動窗簾 |
繼電器開關量 |
繼電器控制模塊 |
強電繼電器控制模塊 |
|
15 |
電動升降架 |
繼電器開關量 |
繼電器控制模塊 |
強電繼電器控制模塊 |
|
16 |
日光燈開關 |
繼電器開關量 |
繼電器控制模塊 |
強電繼電器控制模塊 |
|
17 |
設備電源管理 |
繼電器開關量 |
繼電器控制模塊 |
強電繼電器控制模塊 |
|
18 |
其它開關量控制設備 |
繼電器控制模塊 |
強電繼電器控制模塊 |
|
|
19 |
白熾燈亮度調節 |
模擬量調節 |
白熾燈調光模塊 |
燈光管理模塊 |
|
20 |
音箱 |
音量調節 |
音量控制模塊 |
音量調節模塊 |
